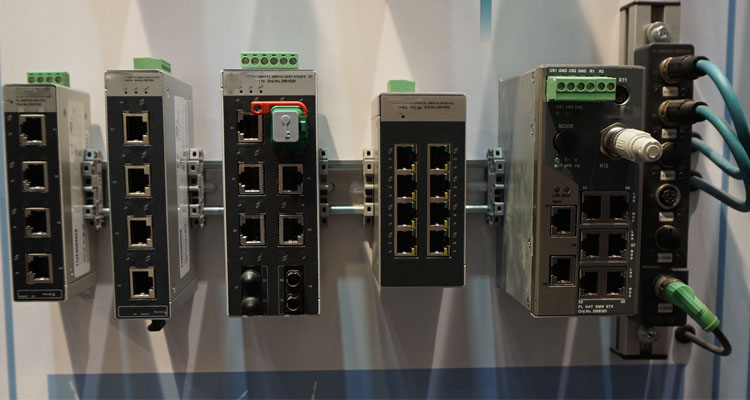

插拔式接線端子是有樂電氣生產的較早的端子之一,型號齊全,插頭從LC1系列到LC19系列,插座從LZ1系列到LZ6系列,每個系列又有多種型號,可以滿足多種應用環(huán)境,是有樂電氣銷量較好的線路板端子之一。圖為LC1系列接線端子在標準交換機上的應用案例。
交換機,原意是“開關”,中國技術界在引入這個詞匯時,翻譯為“交換”。就按照通信兩端傳輸信息的需要,用人工或設備自動完成的方法,把要傳輸的信息送到符合要求的相應路由上的技術設備。交換機根據工作位置的不同,可以分為廣域網交換機和局域網交換機。廣域網交換機主要應用于電信領域,提供通信用的基礎平臺。而局域網交換機則應用于局域網絡,用于連接終端設備,如PC機及網絡打印機等。隨著互聯網的發(fā)展,交換機已經“飛入尋常百姓家”,為了接線的方便性,插拔式接線端子在交換機與電源的連接過程中起了重要作用。
接線端子的作用就是傳遞電流、電壓等信號。上海有樂生產的LC1系列插拔式接線端子是由絕緣件、壓線框、螺絲等部件組成,該系列接線端子擁有3.5/3.81/5.0/5.08/7.5/7.62等多種針距,可提供帶螺絲固定的插座進行匹配,組成抗震連接;插頭使用側面接線技術,螺絲方向與導線進線方向垂直;LC1-3.5/3.81的端子間距小,結構高度低,能在有限的安裝空間自由接線;接線容量大,可連接1.5mm2的柔性導線;端子自身還具備防錯插錯位保護功能。LC1系列端子是用螺絲作為緊固件,通過擰動螺絲,壓線框上移,將導線插入壓線框完成接線。壓線框不僅能固定導線,使得端子內部個組件穩(wěn)固連接,還能保護導線免受螺絲擠壓,不損壞導線。
