PS-2.5接線端子助力新型變壓器提高抗短路能力
2017-05-11
變壓器是利用電磁感應的原理來改變交流電壓的裝置。近年來，隨著電網規模的快速發展、電力負荷的持續攀升，短路電流不斷增大，變壓器事故時有發生，而且有增長的趨勢。從變壓器事故情況分析來看，抗短路能力不夠已成為電力變壓器事故的首要原因，對電網造成很大危害，嚴重影響電網安全運行。
為解決高阻抗變壓器和外接限流電抗器抗短路電流能力不足的難題，寧夏電科院牽頭，聯合南京南瑞集團、山東電工集團共同開展國網公司總部科技項目“快速開關型變阻抗節能變壓器關鍵技術研究與示范應用”的研究工作。
近日，由寧夏電力公司牽頭，寧夏電科院主要負責研制的世界首臺63兆伏安110千伏三繞組快速開關型變阻抗節能變壓器順利通過國家變壓器質量監督檢驗中心型式試驗及突發短路試驗，各項技術指標優良，滿足技術規范要求。這標志著快速開關型變阻抗節能變壓器研制取得重大突破，為解決變壓器抗短路不足的難題及推廣應用奠定了基礎。
該項目提出一種新型的變阻抗節能變壓器技術，將高阻抗變壓器和限流電抗器這兩種常用的限制電力變壓器短路電流方法的優點結合起來，將限流電抗器與變壓器進行一體化設計，通過開關控制電抗器投切。正常工作時，電抗器被快速開關短接，變壓器損耗未增加；發生短路故障時，快速開關開斷，電抗器接入系統，提高變壓器阻抗，限制短路電流，實現阻抗的自主調節，降低短路電流對變壓器的沖擊。變阻抗變壓器一體化設計具有損耗低、維護便捷、改造容易、對電網影響小、可調節無功和節能降耗等優點。該技術是針對提高變壓器抗短路能力技術的一次重大創新，不僅可用于新生產變壓器，也可用于在運變壓器抗短路能力的提升改造。

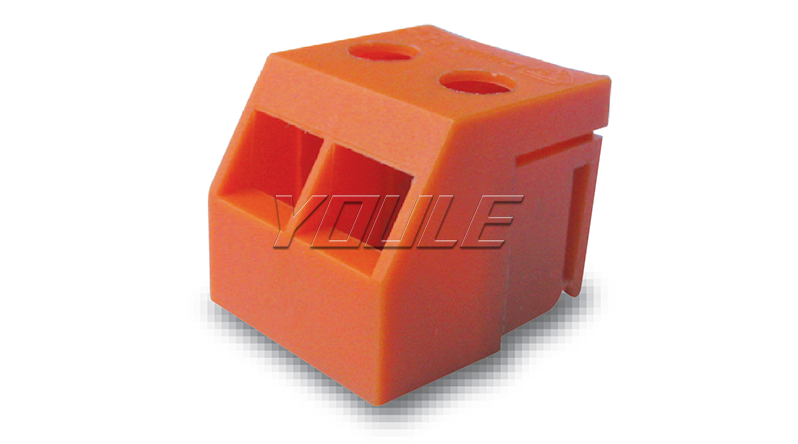

應用于新型變壓器上的連接器是PS-2.5接線端子，以2位的為例，參數如下：
導線截面：2.5mm2
電流/電壓：25A/750V
厚/寬/高：20/24/20mm
螺絲類型/扭矩Nm：M3/0.6-0.8
絕緣材料/阻燃等級：PC/V0
變壓器接線端子多為橙色，有樂電氣可根據客戶要求進行定制生產。此外，可應用于變壓器的接線端子還有BY、JBK、TB1、TC等多種型號。如有意向可到上海有樂官網洽談。
