上海有樂通用型UK端子產品介紹
接線端子|PCB接線端子|軌道式接線端子排-上海有樂電氣有限公司 / 2017-07-05
接線端子|PCB接線端子|軌道式接線端子排-上海有樂電氣有限公司 / 2017-07-05

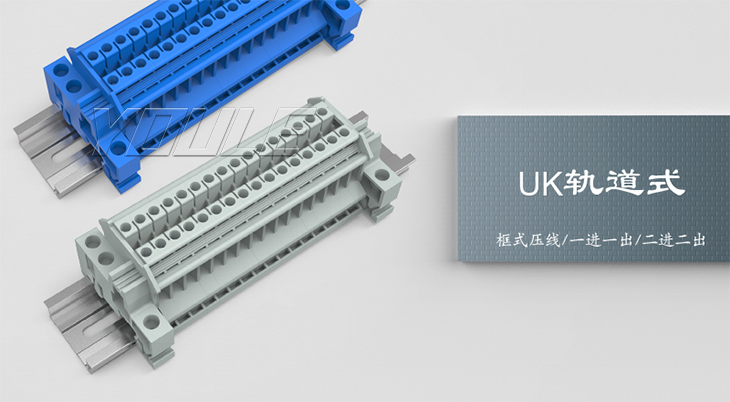

UK接線端子是鳳凰端子，UK系列組合端子排采用框式螺釘接線結構，設計符合IEC60947-1、國標14048等標準，適用于未經過特殊加工或壓接管狀端頭的圓銅導線連接之用。
隨著企業全球化，需要設計可在全球銷售的系統，因此系統設計人員越來越經常地使用在其它國家生產的電源UK接線端子產品。由于歐洲使用標稱值測量方法，因此器件在設計中低于標稱值使用在歐洲是常見的做法。然而，許多美國的設計人員并不熟悉這一概念，若不了解各標準之間的差異，在設計過程中就會困難重重了。
不斷改進的電路板技術使面板上安裝的UK接線端子可承載的電流提升了很多，目前已突破了110A的限制，遠遠超過了先前產品的水平，這使得在設計過程中到底使用哪種電源UK接線端子才能滿足系統要求這一問題變得更加復雜。此外，在不同地區衡量性能參數的方法也不同，甚至對同種產品所給出的標稱參數也有相當大的差異。因此，要想獲得長期可靠性并保證低成本，了解這些差異是非常重要的。附加絕緣通常是基本絕緣之外的第二重保護，其本質區別在于隔離帶電部件時所處的位置不一樣，通常是基本絕緣各靠近帶電部件一些。只所以設置附加絕緣并且其測試要求高于基本絕緣，就是認定基本絕緣通常不夠好，需要附加絕緣做較終保護。而附加絕緣的要求低于加強絕緣，是因為附加絕緣承受的直接沖擊，要少于加強絕緣。
很多情況下，加強絕緣會等同于雙重絕緣。加強絕緣也不能完全等同于雙重絕緣，UK接線端子其根本原因是加強絕緣的組成，往往是單一的一層絕緣系統，做過絕緣系統分析的人都知道，絕緣材料的性能，跟材料的致密度，厚度，重量等都密切相關，一曾絕緣系統通一個洞的概率，遠遠高于兩層絕緣系統通的洞疊加在一起形成一個通洞的概率。這個理由可以解釋22.33中的規定：在II類結構中，與帶電部件接觸的液體，不能直接接觸加強絕緣。 一般雙面板較小線間距設為0.3mm，單面板較小線間距設為0.5mm，焊盤與焊盤、焊盤與過孔或過孔與過孔，較小間距設為0.5mm，可避免在焊接操作過程中出現“橋接”現象，這樣大多數制板廠都能夠很輕松滿足生產要求，并可以把成品率控制得非常高，亦可實現合理的布線密度及有一個較經濟的成本。較小線間距只適合信號控制電路和電壓低于63V的低壓電路，當線間電壓大于該值時一般可按照500V/1mm經驗值取線間距。在選擇器件時，經常被忽略的另一個因素是產品所使用的端接技術。
